霧王“高壓噴霧除臭系統”技術介紹

文章出處：責任編輯：發布時間：2018-11-07 15:15:12 點擊數：- 【大 中 小】

一、設備介紹

隨著城市化和工業化的不斷推進,大氣污染日益嚴重。廢氣污染在城市大氣污染中占有很大比重,特別是重工業城市,廢氣污染更加明顯,已成為影響城市環境質量的限制因子，空氣中的各種有毒氣體物，嚴重威脅著我們的身心健康。高壓噴霧除臭設備針對各種工業生產和居民生活環境種產生的有機廢氣、惡臭氣體、高溫廢氣具有明顯的抑制效果。

有機廢氣：適用于機械、電子、化工、醫藥、輕工、印刷、造船、電器等行業處理集中排放有機氣體或有機溶劑。有機氣體和有機溶劑的種類包括是下列一種或幾種混合溶劑：

芳香族類：苯、甲苯、二甲苯、苯乙烯等；酮類：丙酮、環已酮、甲乙酮等；酯類：醋酸乙酯、醋酸丁酯、乙酸甲酯、香蕉水等；醇類：甲醇、乙醇、丁醇、異丙醇等。
（2）惡臭氣體：污水、垃圾等場所收集排放的臭氣，如硫化氫、氨、甲硫醇、甲硫醚、三甲胺、苯乙烯等臭氣。
（3）高溫廢氣：有機及無機廢氣通過高溫燃燒、烘烤后，裂解成的小分子結構物質；塑料、化纖等高溫加熱后產生的物質成分復雜、微量，異味大的廢氣。

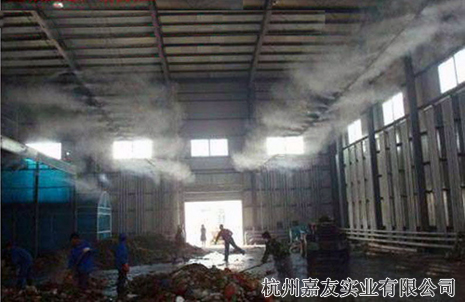

20131211垃圾除臭案例

二、高壓噴霧除臭系統組成

（1）動力單元：瑞士ABB電機結合意大利進口AR高壓陶瓷柱塞泵，能產生5∽7MPa的高壓水，可連續24小時不間斷工作，可適應5kg/h∽900kg/h 流量間的穩壓調整，并有多種保護功能；性能穩定、可靠耐用、連續性工作強。

(2)超微霧化噴嘴：核心部分采用鈦合金材料制造和自帶限壓啟動閥，外殼采用銅質或不銹鋼材質制造，噴片采用優質不銹鋼、陶瓷、人造寶石等多種材質加工。具有噴霧細，不磨損，壓力損失小，防堵塞、不滴水等特點。噴嘴按孔徑大小型號有：0號、1號、2號、3號、4號、5號、共6種。相對應的孔徑為：0.10，（0.13、0.15），0.20，0.30，0.40，0.50毫米的六種。外牙型號：10/24unc/2A 或1/8。

(3)高壓接頭：高壓接頭材質有不銹鋼和黃銅2種，均采用雙卡套結構，耐壓高（150-200bar).根據管路外徑大小不同分為以下幾種規格，6毫米，8毫米，9.52毫米，10毫米，12毫米。高壓接頭包括高壓直接，高壓端接，高壓三通，高壓四通，高壓彎頭，高壓轉接頭等。

(4)水過濾系統：獨特的進水、管路末端噴嘴過濾系統：RO超強過濾器，配有1微米、5微米多級水過濾器，有效解決水質問題，確保噴頭不被堵塞。

(5)控制單元：
1、手動控制
客戶可根據自身的需求，人為控制加濕器開與關。（多適用于局部空間加濕）
2、溫濕度自動控制
隨機配有數顯濕度自動控制器，客戶可根據需要設定所需濕度值，設定范圍為1%RH~99%RH，控制精度為±5%RH，加濕器設備在所設定濕度值范圍內自動工作，無須人員看管。
3、時間控制
噴霧除臭設備主機上配有時間控制系統，客戶可根據自身需求設定開機和停機時間，設定范圍為1s~99h任意調節，加濕器設備在設定時間內連續工作，無須人員看管。

(6)自動加藥器單元：

加藥器是以流動的壓力水為動力，水壓流失小，且不需要其他任何動力設施，用加藥器內的水動力為引擎，帶動加藥器內的活塞和連桿，將液體添加劑直接吸入并且溶于水流之中。這個裝置在一個圓柱體內上下運動，將水壓出去的同時，此裝置將裝在底部容器里的添加劑通過導管均勻的吸入到水流中。上下運動反復進行，從而達到將添加劑均勻連續不斷的添加到流動水中的效果。

水比例加藥器的規格：

流量范圍：0.025-3立方米/小時

水流溫度：4度-30度

工作水壓：0.4-5公斤力

進出水口徑：6分

0.4%--4%可調配比

余姚養雞場噴霧降溫系統2

2.除臭系統技術標準

名目	詳細介紹
外觀尺寸（CM）	主機尺寸：70×55×120厘米。外觀：主機外殼整體全部采用304不銹鋼加工永不生銹，表面拉絲美觀大方，主機地腳可安裝萬向滾輪，滾輪自帶剎車器，主機分前門和后門，結構合理。一）霧王系列高壓加濕器設備采用防水，防塵，防噪音處理設計。前后門都可獨立卸下，方便維護。電路控制柜獨立密封和水路管道隔開，避免受潮導致漏電。專業的減振密閉降噪技術設計、采用耐火性消聲材料、隔聲材料。二）主機采用獨立的304不銹鋼水箱結構，避免過濾器供水不足造成水泵缺水，高壓水泵出水口安裝有高壓出水過濾，避免水箱的水質被二次污染。主機采用獨立的304不銹鋼藥箱結構，采用以色列自動加藥閥，自動加藥。三）采用變頻恒壓供水。保護管道。四）保護功能電源缺相，過流，電機過載保護。水箱缺水保護，防止水泵干運行。過道壓力過高泄壓保護。
水箱尺寸（CM）	50×60×25厘米,水箱材質：304不銹鋼數量：1臺
藥箱尺寸（CM）	30×40×25厘米,藥箱材質：304不銹鋼數量：1臺
功率	輸入功率：0.55KW
電機	品牌：ABB電機（瑞士進口）說明：電機功率0.55KW，電壓：AC380V,頻率：5-100hz 4級電機，臥式B3（0-1440轉/分鐘）數量：1臺
高壓柱塞泵	品牌：意大利（AR阿諾水泵）型號：RC02.10功率：0.55KW 結構：曲軸，陶瓷柱塞泵流量：120升/小時最大壓力：100公斤工作壓力：60-70公斤數量：1臺
壓力調節閥	品牌：意大利（PA）自動調壓。功能說明：在設備的運行當中，始終保持恒定的壓力。關閉或打開車間內的支閥門無需從新調整壓力。數量：1個
泄壓電磁閥	品牌：意大利（M&M）電壓：220V. 接口：2分內牙。工作壓力：0-150公斤。功能說明：在設備的停止運行時，電磁閥打開，排除管道內的余水。并起到泄壓的作用，防止噴嘴滴水。數量：1個
控制功能 (4.2寸液晶屏幕)	品牌：霧王控制器具有以下4種控制功能 1：4時段時間控制 2：手動控制，面板開關控制，打開為常開，關閉為常閉。 3：時間控制，用戶任意設定好開機時間和關機時間。循環控制。 4：環境溫濕度監控模式。簡單明了，操作方便。數量：1臺
比例混合加藥泵	主要型號及參數：型號：2504型流量：30-2500L/h 工作壓力：0.2-5bar 添加劑比率：0.4-4% 接口尺寸：3/4”
傳動方式	傳動說明：電機和水泵之間用聯軸器傳動。數量：1套
缺水保護裝置	數量：1套說明：防止水箱缺水而造成水泵損壞。
缺藥報警裝置	數量：1套說明：藥箱缺藥報警。
冷卻風扇	數量：1套電柜冷卻風扇1套
電路控制柜	數量：1套電器元件：采用施耐德，歐姆龍品牌。熱過載，過流，過壓保護。漏電保護。電機缺相保護等。
噴嘴清洗接頭	數量：1套
高壓支閥門	數量：3道，采用不銹鋼高壓球閥控制，工作壓力：250公斤.
加濕量	最大120公斤/小時
加濕面積	200-300平方米
可大帶動噴嘴頭數	35個（1號噴嘴）
